MPS-25C系列電容式脈沖充磁機和退磁機(也稱沖磁機,脫磁機,消磁機等等)是由湖南省三聯磁電設備有限公司制造的專用于磁性材料的充磁/退磁設備。MPS-25系列電容式脈沖充磁機和退磁機采用優化電路設計,儲能電容采用高壓長壽命的干式電力電容。具有充磁效率高、穩定性好、可靠性強、操作簡單、安全性高等特點。適合高內稟矯頑力永磁材料的充磁,諸如稀土永磁材料,以及各類電機內外充磁和大型揚聲器的充磁。

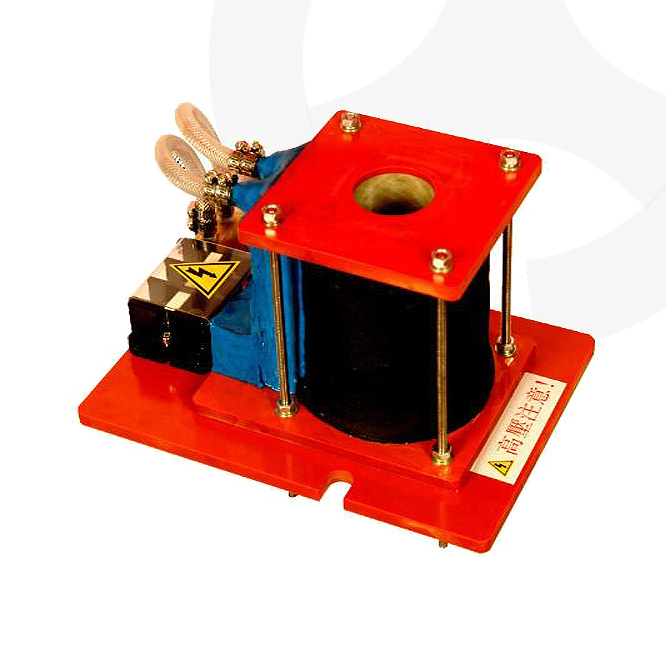

MPS-25C系列電容式脈沖充磁機和退磁機輸出電壓連續可調,便于控制充(退)磁磁場強度。同時本公司可為客戶設計、提供各種選配的充磁、退磁夾具(充磁線圈、充磁頭),滿足客戶對各種不同規格及形狀磁體的充磁、退磁需求。
可設定充磁電壓和退磁電壓,帶有數字電壓表頭顯示;
輸出電壓連續可調,能精確控制磁化電流和充磁磁場強度;
采用優化電路設計和高壓長壽命的儲能電容;
帶有遠程控制接口;
斷電時,自動安全放電;
采用高壓脈沖充電方式,充磁磁場強;
可切換手動充磁與自動充磁兩種作業模式。
應用范圍及領域
用于不同尺寸和形狀的永磁體、鐵氧體、中小規格的鋁鎳鈷、橡膠磁、釹鐵硼等材料的充磁;
稀土永磁及大、中、小型電機的內外充磁和各種規格的揚聲器充磁;
應用于磁性材料生產、電機、電聲、儀器儀表、計算機、通訊器材、醫療器械和軍工等領域,范圍涉及稀土永磁、釤鉆、揚聲器、雷達航空器、馬達伺服、軸流風扇、風力發電、智能機器人、傳感器、汽車零件、繼電器、磨具鋼材、電子產品等。
充磁機和退磁機型號 | MPS-25C10/10 | MPS-25C20/20 | MPS-25C40/30 |
輸入電壓 | 220V±20V,16A | 220V±20V,16A | 220V±20V,16A |
最大脈沖輸出電流 | 10,000A | 20,000A | 30,000A |
充磁周期 | 5~15秒 | 5~15秒 | 5~15秒 |
輸出電壓范圍 | 100~2500V | 100~2500V | 100~2500V |
電容容量 | 1000μF | 2000μF | 4000μF |
最大儲能 | 3125J | 6,250J | 12,500J |
電路控制 | SCR(可控硅觸發電路) | ||
尺寸 | 600W×600D×1200H(mm) | ||
重量 | 100kg | 120kg | 150kg |
MPS系列充磁機與老式充磁機性能比較
序號 | 功能項目描述 | MPS系列充磁機 | 老式充磁機 |
1 | 充磁波形 | 標準正弦半波,在相同充磁磁場峰值的情況下,能耗僅為傳統充磁波形的三分之一 | 傳統的充磁波形,有三分之二的能量損耗在下降區段,對磁場強度無貢獻 |
2 | 放電過程 | 不完全放電,節約能量,線圈發熱小 | 完全放電,60%的能量損失在線圈電阻上,線圈發熱大 |
3 | 電容器 | 采用干式電力電容器,體積小,能量密度高,無漏液 | 采用油浸式電容,漏液時有發生從0V開始充電,充電時間較長 |
4 | 充電過程 | 從60%~80%的電壓開始充電,充電速度快 | 相同,均為衰減振蕩波形 |

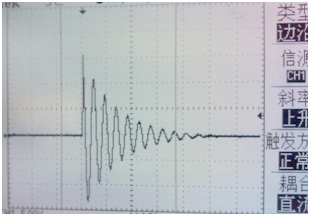

5 | 退磁波形 | 相同,均為衰減振蕩波形 |
